短路、斷路該用三用電表哪個檔位?

三用電表是電學必需品
檢查電器或電路是否"短路"或"斷路"也是非常方便又安全
通常大家都是調到電阻檔位
電阻"顯示無限大"就是斷路,"顯示0就是短路"
不過如果沒有從檢查的目的來看
這樣的判斷其實是很危險的

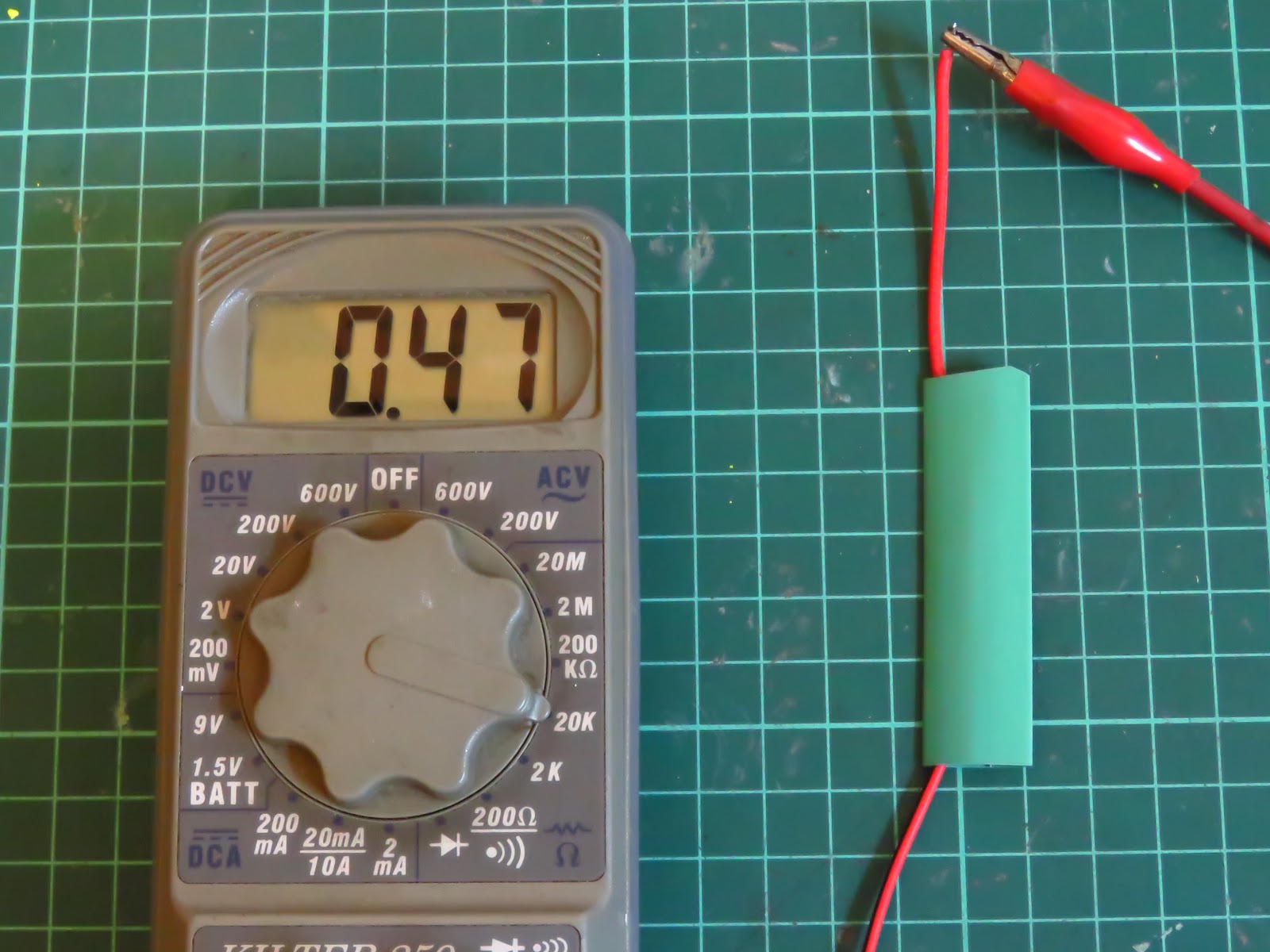

如下的結果
你能判斷哪個是短路?哪個是斷路嗎?


首先要先確認你為甚麼要檢查電器(或電路)為短路或斷路
通常要檢查是否為"短路"
應該是正常狀態下為開路(open,不通的電路)
因為某些因素讓這兩個開路的接點碰在一起了
因此最好的方法應該是調到「電阻最大」的檔位(通常是2M或20M)
若最大檔位還是顯示OL(over load),那就確認一定是開路
這樣才能安心
若調整到最小檔位(200歐)
原開路點只有一絲絲連接(可能是小屑屑沾黏了),假設有數百歐的電阻(正常應該無限大)
此時200歐檔位也會顯示OL
就會誤判為開路
當通過大電壓時就會有危險的
上圖綠色線就是如此
其實並非開路,而是有470歐的電阻

同樣的,若要檢查是否為斷路
應該是正常狀態下是閉路(close,導通的電路)
因為某些因素讓這這個閉路脫離或是接觸不良
因此最好的方法應該是調到「電阻最小」的檔位(通常是200歐)
若此時還是顯示0,那就確認一定是閉路
開關(或電線)是沒問題的
若調整到大檔位(20K或以上)
假設原閉路點還有一絲絲連接(沒有完全斷開),有幾十歐或更小的電阻(正常應該為0)
此時20K的檔位也會顯示0(相對太小無法顯示)
就會誤判為閉路(東西沒壞?)
這樣就怎麼也查不出病因了
藍色線就是如此
其實並非閉路,而是有47歐的電阻


三用電表很強大
但要正確使用才能發揮屠龍刀的威力~~
