2018年9月16日 星期日

數位電器密碼鎖

看看麵包板...這應該是我插過最誇張的之一


pin2只要高過1/3Vcc,pin3就會接地(設為開通)
用一個電容就可以作到
如果我可以依序利用電容對電容充電
那就變成一組密碼了

pin6也要接上高電位
才能讓pin3開通時比較穩定
電容若不小心放電,pin3還是會開通

因此前一個密碼的電容要比下一個大一些
才能依序對下一個電容充電
但為了避免一次全按就可以全部充電
因此不是密碼的按鍵就會直接讓電容放電
一切歸零

充電跟放電要用二極體連接
才不會放電反而變成充電

pin3還要接上relay,能外接電器
因此要串上一個二極體降壓
B極輸入也要接電阻,讓電流不要太大
才不會搶走指示燈的電流

整體電路圖如下

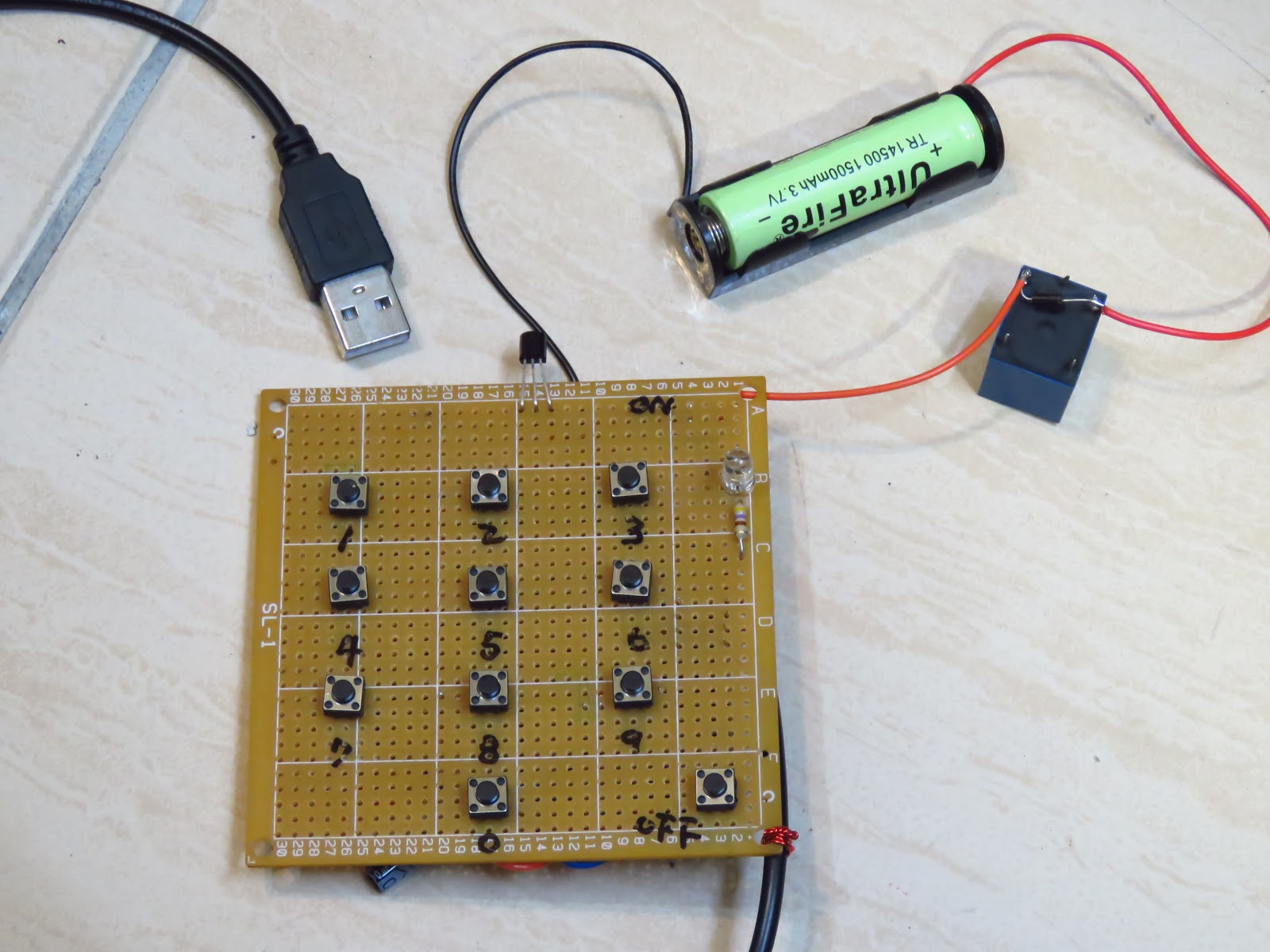

最後焊上電路板又調整了一些參數
不含設計和發想,前後大概花了十個小時

















值得嗎?
上帝會給我答案~~
影片如下

數位電器密碼鎖_沒東西,只是有感

有些事情急不得
時間到了就會出現...

話說一年前做了一支電話檯燈

當時只是好玩,沒想到真有人私下想要購買
當然是非賣品啦
銘照老師也開玩笑的說要按電話號碼才能開

當時我直覺大概要arduino才做得到
但這個想法就放在心裡了
半年後做出了一個類比開關的電器鎖,還有兩種模式
雖不中,但意思到了


再經過半年多的醞釀
因為對電晶體的了解以及555的洗禮
沒想到真的完成了!!數位型的電器密碼鎖
這真的是一年前自己都不敢去想的事

或許...就是不要去想結果如何
努力地往想要的方向前進
上帝就會在某個時間推你一把,事情就這麼成了!!

教學亦若是,有些事看似理想太高,悖離現實
但,方向對了,事情就成了一半
剩下的就是當下的努力
不要去想結果
因為,可能沒有結果
但,沒有結果不代表現在的努力沒有價值啊~~
也許,這就是阿甘精神吧~~
和現在迷惘的老師們共勉
