2020年8月26日 星期三

改裝iMac桌機

之前改裝APPLE喇叭,桌機當然不能就這樣不管
但一直沒想法
這時根據經驗,就是邊作邊想就對了

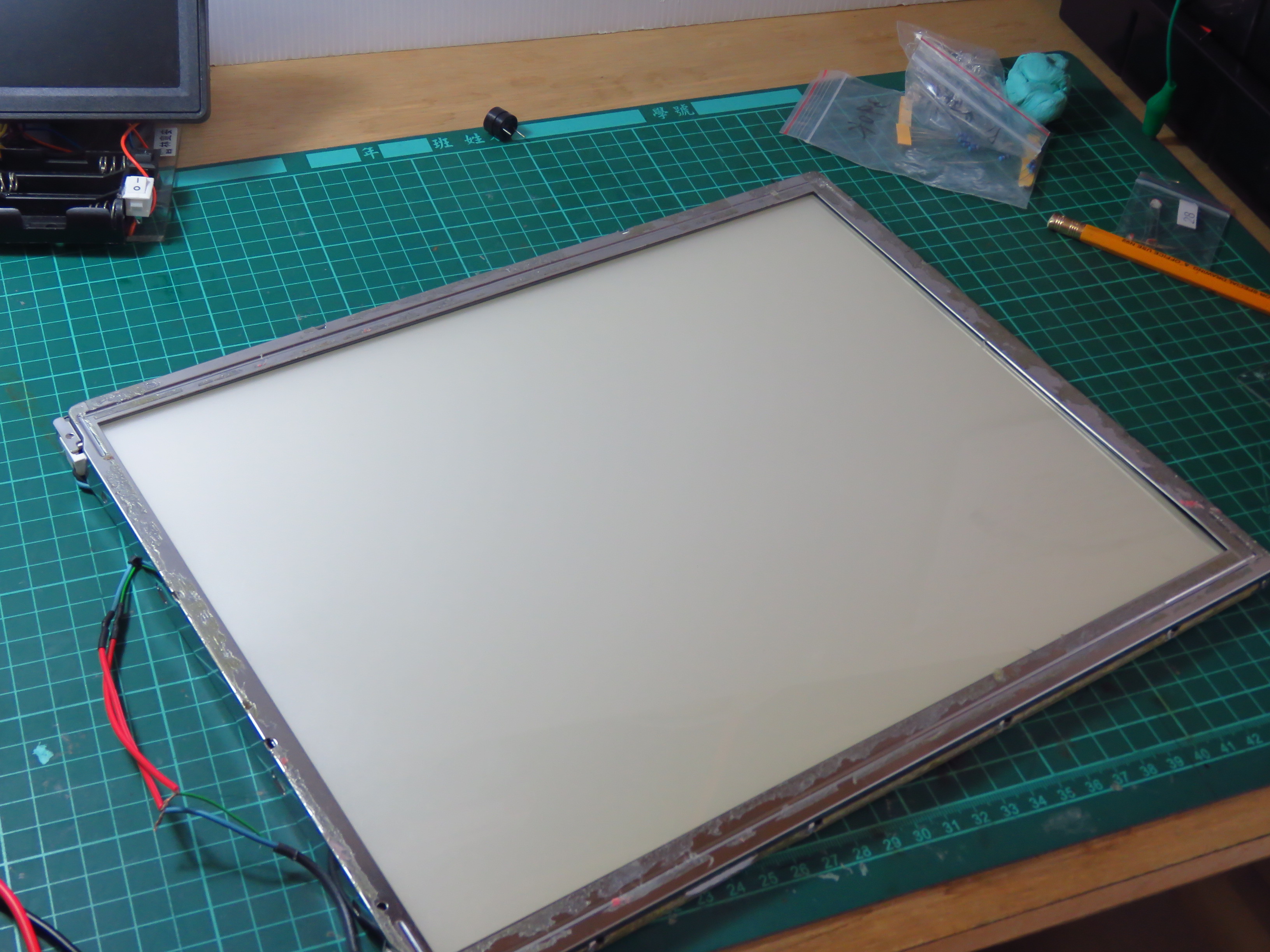

原本液體成型液晶螢幕,沒想到很好拆
上層的液晶和下方的背光層很容易就可以分離


液晶板本身不發光,但可以透光


決定來改裝成展示板好了

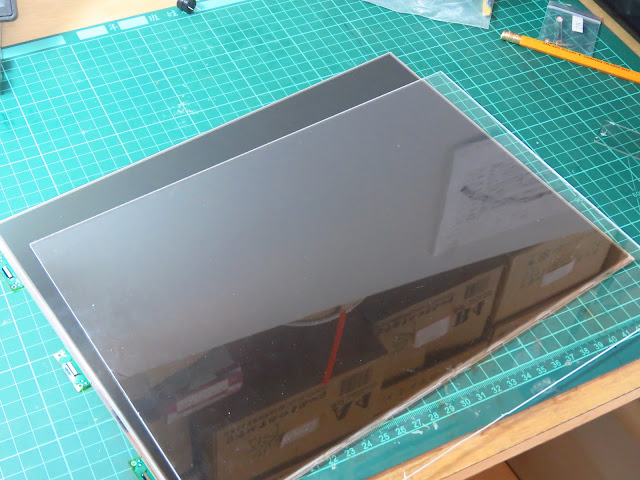

原本液晶換成壓克力板
本來想用玻璃,但想到加工和安全性
還是改用壓克力




其實在這之前想了很多方法,雖然最後都沒成功
但這些都是練功的過程

早期背光模組是用冷光燈管,需要高壓啟動器才能驅動

直接到電子街買現成的模組
這個高壓模組以前就拿來作過很多實驗了~~

順便也買了一個110V AC轉12V DC的高功率電源轉換器
外圍再加上LED燈條,但我現成的燈條不夠長
只好截斷犧牲四個邊角







走線就用原本液晶螢幕配的線
LED沒問題
但高壓啟動器的輸出端卻壓降得很嚴重
搞了好久好久,決定放棄了
高壓啟動器的12V輸入還是走線
但高壓輸出不能太長,只能鑽孔讓高壓啟動器背在螢幕後面




LED的控制板一樣走線放在原本CD-ROM的位置
LED吃5V,所以拿一個車用的5V轉換器就可以
當然要裝上保險絲才安全







12V的110V輸入端就用原本桌機的電源線
進來之前當然也要加保險絲,將保險絲和外露
未來更換比較方便
原本開關的位置擴孔加上船型開關






搞了三四天終於完成了~~
這個玩意未來就放在我學校的探究教室歡迎老師們大駕光臨囉!!







2020年8月16日 星期日

改裝APPLE喇叭

幾個月前,科博館的黃科長給了我一台超有設計感的APPLE桌上型整合電腦




APPLE真的是用精品在做電腦的概念

即使壞了,放在那邊都是一個美美的裝飾品

裡面除了記憶體、硬碟、光碟機之外,幾乎都是特規零件






光是螺絲就有幾十種,真的是搞死人

科長說有次不小心打翻咖啡,APPLE就此發霉了...

拆開看就發現主機板都焦了,當然也沒有救的價值


但整體的支架值得留下來改裝啊~~

暫時還沒什麼想法,就先擱著了

還有一件喇叭,插頭也是特規(甚麼都是特規,煩不煩啊~~)


要用當然就要先換成3.5mm的通用插頭

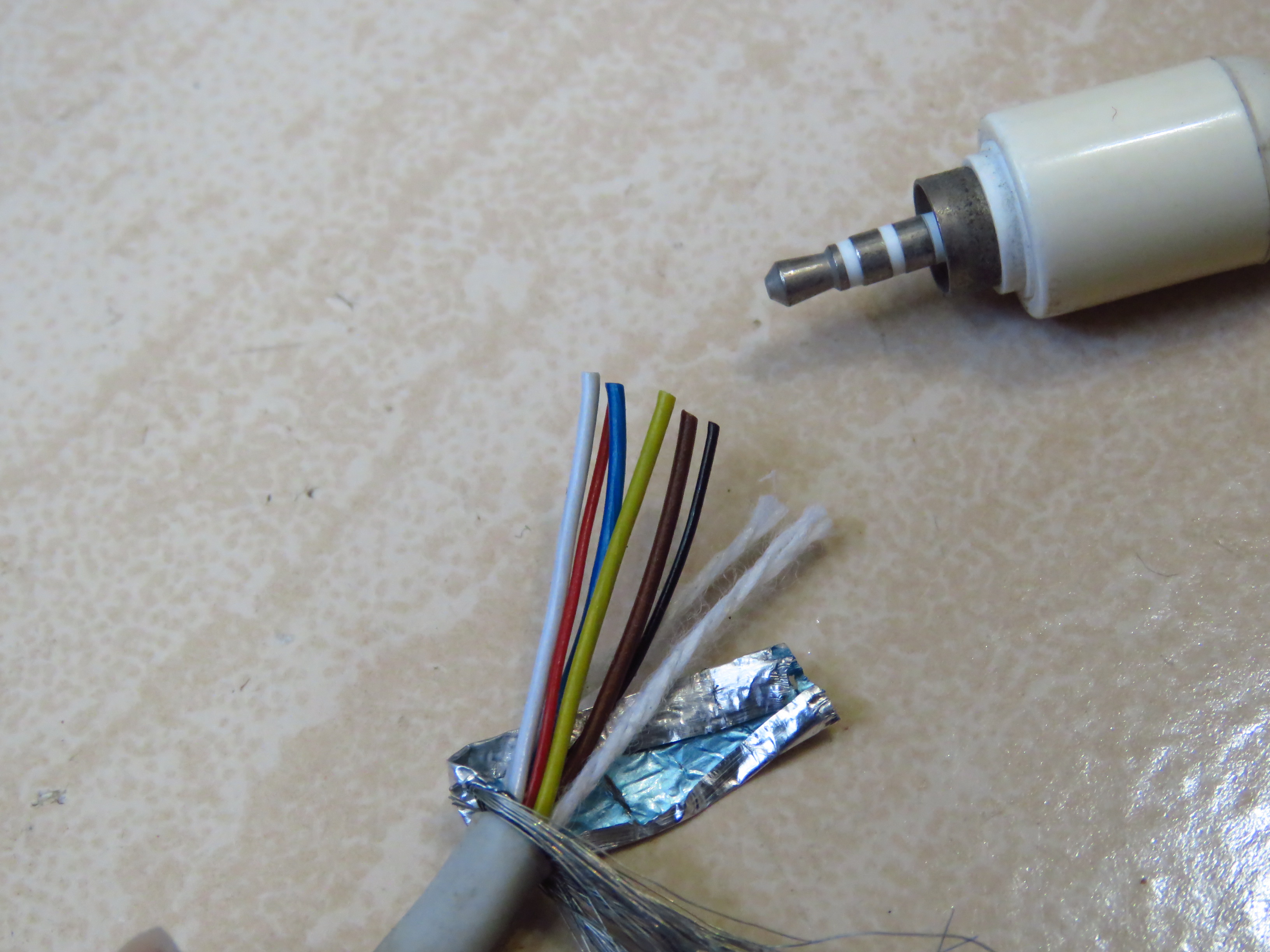

剪下插頭...怎麼這麼多條線啊~~

一般立體聲插頭只有三條線,R、L、G

但這支喇叭有六條線,加上外層還有一層遮蔽線

怪了~~,這麼多條線是要做甚??

觀察喇叭內部很單純,並沒有擴大機

從顏色也很容易判別是怎麼接的


再看看左右聲道的連接處有一個圓環,這鐵定有鬼

拆開看果然有一個晶片

原本以為是擴大機的整合晶片

但這也太簡單了吧~~連濾波的電容都沒有

不像是APPLE的作風

查一下型號DS2430A

是一種數據存取器,類似ROM的東西

喇叭要這個幹嘛??不懂APPLE的邏輯

反正沒用,拆掉換成一個整合型的擴大機電路板

不想自己做了,花個幾十塊買個板子就好了

接好,再放在瓶蓋裡面封起來(好醜~~)






搞定

APPLE喇叭的音質真的非常好,沒話說啊~~
