NB充電器改裝大功率可調電壓電源供應器

很多人家裡都有許多不要的NB充電器
這個充電器的功率都不錯
不善加利用真的太可惜了~~


利用LM317就可以來調整電壓
LM317非常好用
它是一種線性電壓調整器
這種電壓調整器和串接電阻不同
它不會影響電流大小
但容易發熱,一定要加裝散熱片

接腳定義如下

通常都這麼接
再外加一個監控用兩用電錶
可以同時顯示電壓和電流,超讚的東西
我拿的充電器可以輸出15V,4A
但實際上可以輸出的電流更大
因為LM317單顆只能承受1.5A的電流
因此並聯了三個,以免過熱
但大電流的情況下也不建議長時間使用就是了
整體電路圖如下

做好像這個樣子









功率很讚,體積又小

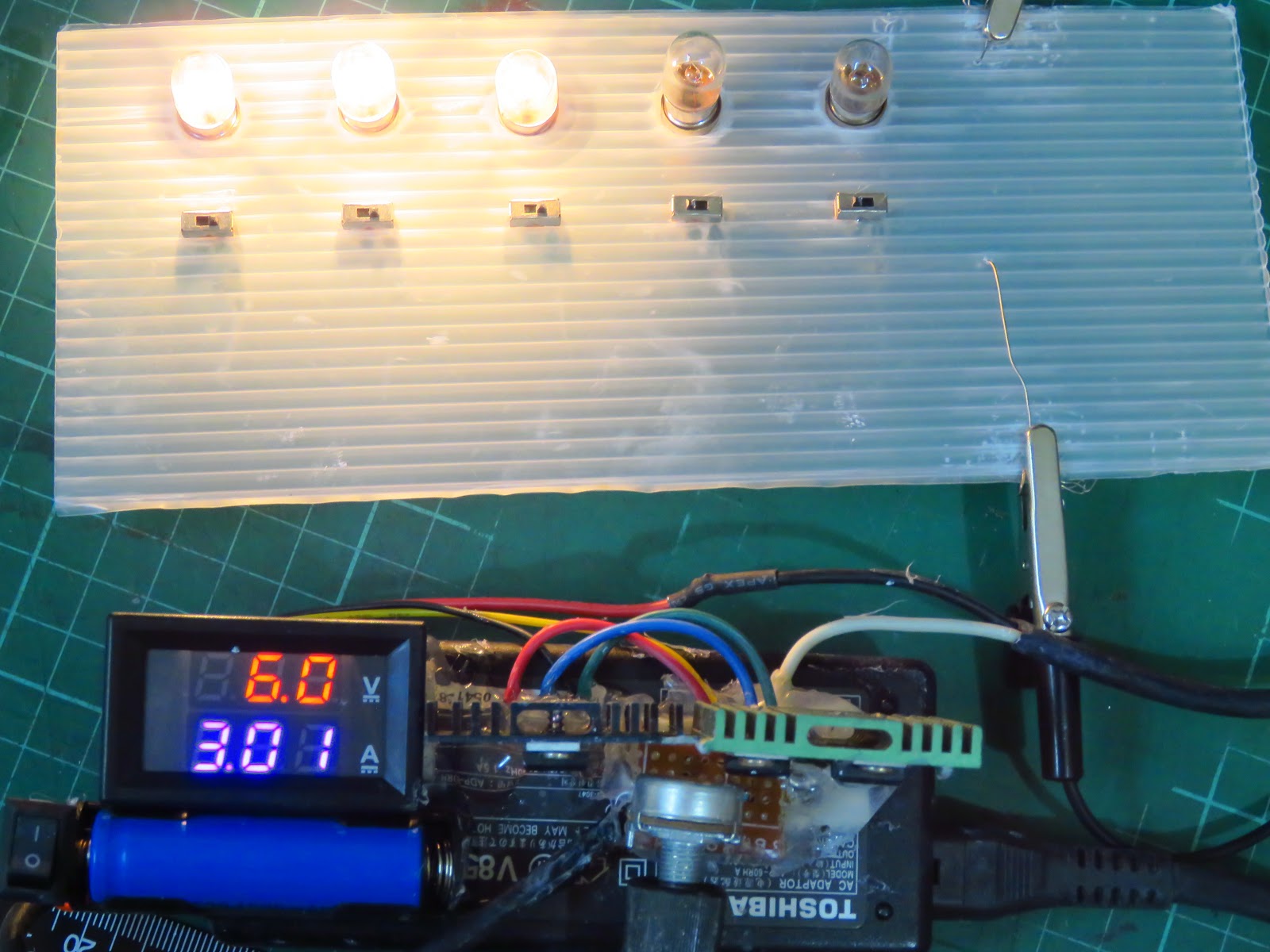

並聯燈泡顯示出來的電流很漂亮





又有一個教學神器了!!
真高興~~

後記
後來發現LM317並聯好像不會平均分配電流
有些很熱,有些還好
可能要再重新設計一下了

煙霧產生器_煙霧迷漫等級

這種東西就是一有想法就停不下來...
用離子夾(曉薇指正的~~)來加熱是由外而內
根據之前製作的經驗
加熱要由內而外煙霧才出得來

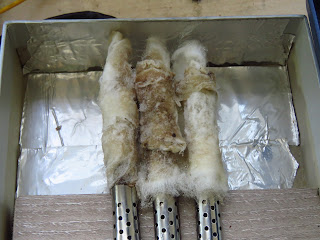

因此找了三支電烙鐵來當加熱裝置
功率約有180W
在並聯一個風扇才能吹出煙霧
風扇的電源是DC12V
因此拆了一個電源供應器來用
大部分的線用連接器來處理
直接動用到110V務必、務必、務必加裝保險絲(2A)
千萬不要怕麻煩
不然你會更麻煩
電路圖如下

整體處理好之後找個紙盒來裝
不用擔心會過熱
因為甘油會幫忙吸收大部分的熱量
但靠近熱源處的紙盒還是貼上金屬膠帶保護一下
















測試結果
果真煙霧迷漫啊~~
可以是商品化的東西了



超簡單煙霧產生器

這幾天在科博館不斷出現煙霧產生器
這個東西之前就做過

相關原理與細節可以參考這篇
雖然原理相彷
但買來的煙霧大多了
心又開始癢癢的~~

之前收到曉薇老師送的一台整髮器
瓦數低,但溫度卻可以到230度



應該可以試試看
在加熱板上固定一塊棉花
上面在吸附甘油
這樣就搞定了


加熱速度很快
但因為是由外向內加熱
因此只要直接用整髮器拍打棉花就會產生大量無毒的煙霧
範圍較大,適合光學的實驗
但要做空氣砲就要花一些時間填充了
