2018年9月23日 星期日

火花打點計時器_不同重物的加速度

之後又再補作了幾次實驗
圖形依舊是漂亮的斜直線
但明顯位移變大了
點數相對也少了一些
出來的加速度大得驚人~~
因為還是用原本0.03秒來算
實際的時間應該要更長一些(所以位移變大了)
因此這台打點計時器的頻率是每次都要校正的

但這次的重點不是要算加速度
而是改變了物重,看看位移和時間的斜率是否有變化
這個斜率就可以代表加速度
只是代表,並不是真的加速度

作了四次,有三種物重
結果如下
從軌跡圖可以看出四次有明顯的不同



跑出來的斜率分別為
1.78,1.74,1.67,1.24




看樣子物重確實還是對摩擦產生了一些影響
下次試試自由落體看是否加速度會維持不變

火花打點計時器軌跡圖分析

我就是一作實驗就停不下來的急性子...

火花打點計時器最終還是要配傳真機的熱感紙才是王道
當然要自己裁紙啊~~


找女兒來幫忙作實驗
拉了兩次測週期,量出來0.53~0.56秒共16點
所以就當作週期為0.03秒了


為了操作方便,沒有真的用自由落體
而是放在桌邊讓重物沿著計時計邊角落下
所以一定不會剛好是重力加速度
但摩擦力應該不會變化太大
所以我想還是屬於等加速度運動
高度約65cm

實驗出來的軌跡圖如下




分析如下



果然直線到讓人起雞皮疙瘩啊!!

趨勢圖跑出來的加速度為674和686 (cm/s^2)

這樣才符合我想教的東西

接下來再來分析學生的怪圖形
如此的節奏比較能讓學生接受吧!!

火花打點計時計_正式可用版

之前利用拍頻和點火槍試作了一台
但不好用,且火花能量不夠在紙帶上留下燒痕
只好重新設計
電路圖如下

利用之前買的電弧打火機來打點
這玩意本身不會有頻率,會呈現連續的火花(後來發現好像還是非連續的)
這樣我的頻率才能真正控制

整體看起來蠻像一回事的
頻率當然是可調的












但若頻率太小(間隔時間長)
打出來的點會有一段是連續的
這時候必須取一開始落點的為基準
這樣才是真正的間距


若頻率夠大(間隔時間短)
就可以打出很漂亮的圖形
但能量還是有點小
點有點模糊,要仔細看才能分辨
但勉強可用了

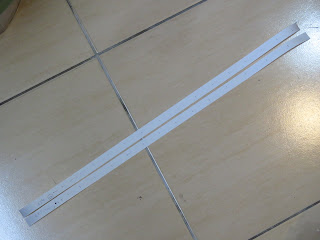

手邊沒紙帶
接下來就等回學校重作一次自由落體
看看是否可以達到一直線的漂亮結果了~~
