自由落體計時器

這個東西已經想了很久
也做過不下十種不同方法的嘗試
大部分都沒留下來
只留下這枝花了好幾個晚上的失敗品
(想利用OPA加上IR與偵測器抓時間)



最早也用過聲音處理軟體來分析
但其實都不滿意...

最近突然想到很多東西的組合體
似乎有可能可以成功...
落下自動計時可以用射猴實驗的概念來做

繼電器的NC端連接碼表START(當然碼表要先拉線出來)
斷電後鐵球落下
同時繼電器關閉,接通NC端啟動碼錶





落地後撞擊鐵板
鐵板內有壓電板
壓電板會傳送一個電壓到MOSFET的G極
啟動D極的繼電器
繼電器的NO端連接碼表的暫停鍵
就可以在撞地時將碼表按停
電路圖如下










這樣就可以自動測量落地時間了!!

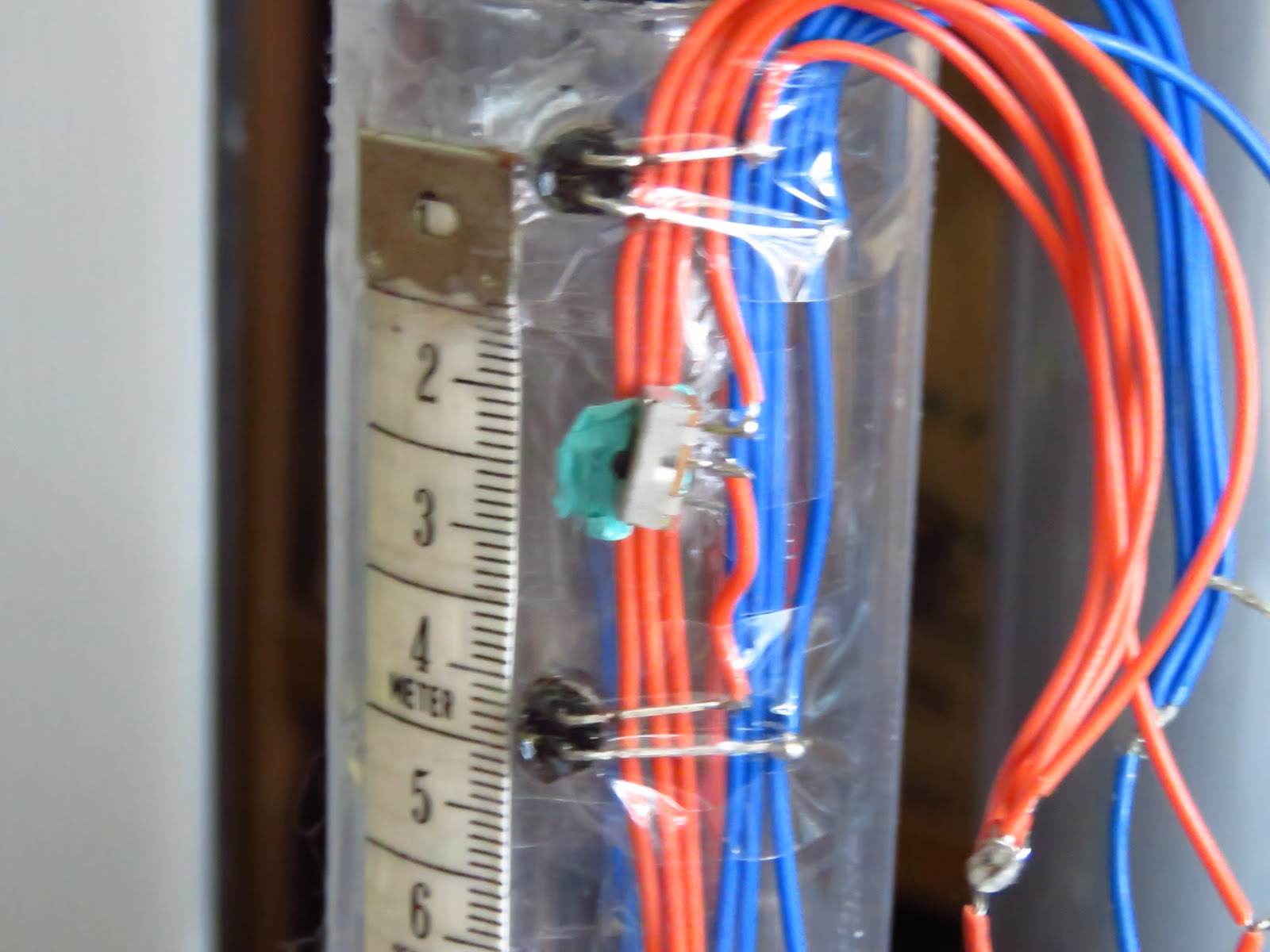

再加上一根木棍當標尺

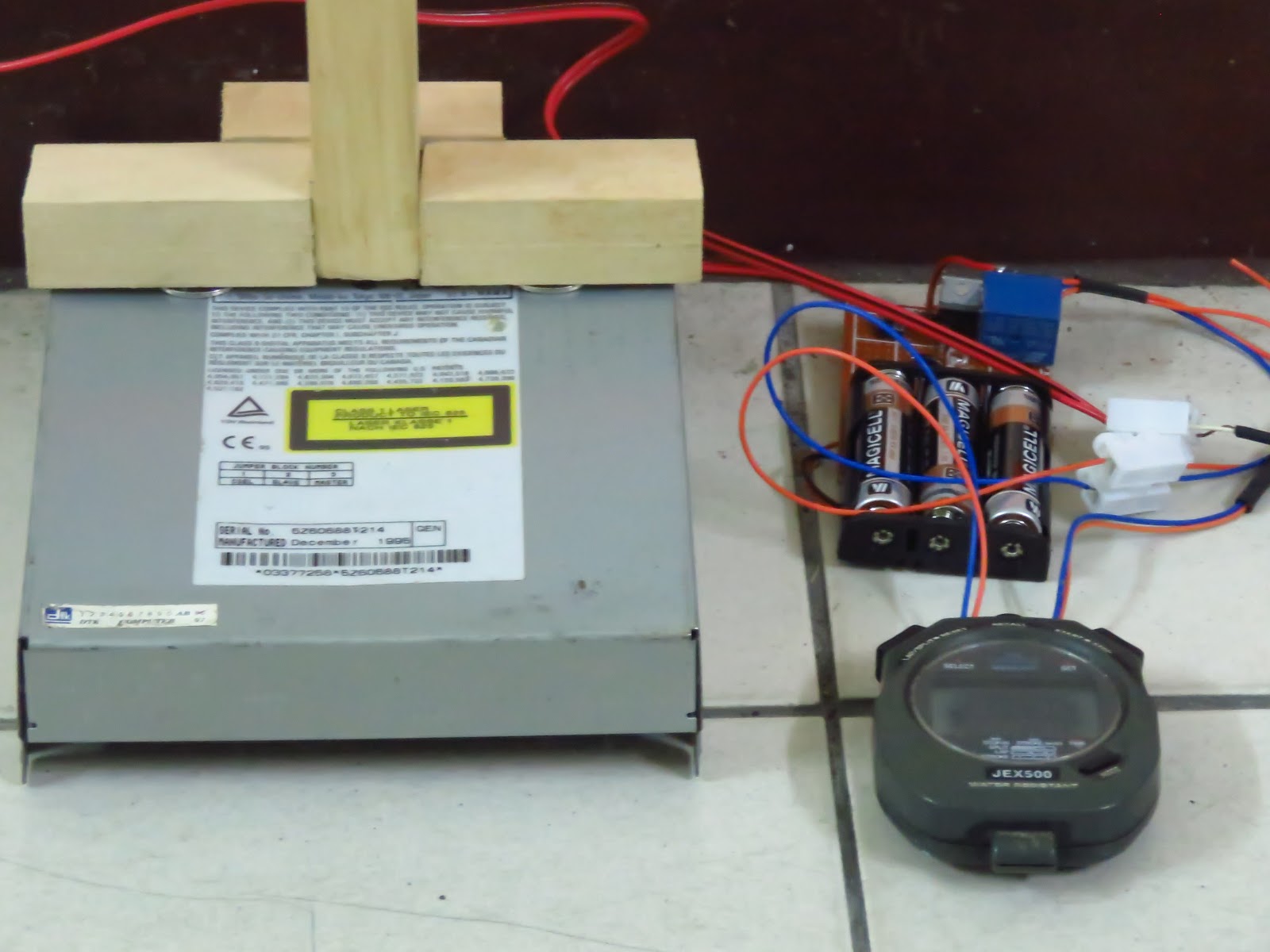

整體看起來像這樣



實測結果如下

影片如下

用EXCEL跑S和T平方的趨勢線
g值約10.98
我不知道這樣算準不準
但至少初步完成一個實驗裝置了~~
前後花了十年左右的時間
值得嗎?
