無線門鈴改裝電器遙控

科技始終來自人性
發明始終來自惰性...

我的電風扇藏在深處...
每次開個電風扇就要乾坤大挪移

決定弄一個遙控器好了
之前做過紅外線模式
但紅外線有指向性,距離也短
不適合懶惰的我
因此無線電才是王道

以前門鈴進水,拆掉後買了一個無線門鈴
但基本上寒舍無人參訪
門鈴一年響不到一次
決定物盡其用拿來改裝

拆開看才發現有顆電容快爆漿了
使得附近電路板開始過熱都已經有點變色
當然要先換掉才行






再來找到通往音樂IC的電路
用三用電表慢慢查就能找到
響鈴時會輸出一個3V的電壓通往音樂IC
拉出這個訊號源
先通過一個PNP放大訊號
再輸入4017的pin14
就可以用4017的單鍵開關電路來控制ON或OFF



pin2的輸出要再用一個MOSFET加大電流
不然無法驅動繼電器
繼電器再連通外電路就搞定了


電路圖如下

遙控器的部分也拉出天線
用銅箔黏貼在外圈,這樣才比較簡潔




接收端的電源供應不想做了

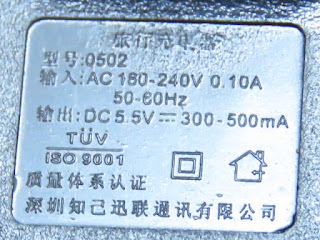

直接拿一個手機用的5V充電器來用就好




主電源用線上開關
最後再把無線門鈴和電路控制板連接起來

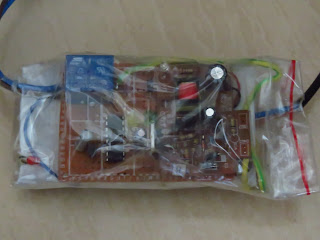

包成林宣安風格的炸彈模式就完成了




這樣就可以讓我更懶惰的遙控任何電器了...
