三用電表怎麼測電阻

三用電表是個好東西~~
其實業界更多人稱呼為萬用電表

「用指針式三用電表可以測LED是否損壞...」陳秋民老師說
但...其實只要是三用電表,原則上都可以測啊
調到電阻最小檔位,電表本身就會輸出一個電壓
通常輸出為3V左右
若調到更大電阻的檔位,輸出電壓會變小
所以調到200歐姆就可以拿來測LED
除非某些三用電表設定的輸出電壓太小
基本上不管數位式或指針式都是可以讓LED發光的
200歐
 2k歐
20k歐
 200k歐
 2M歐

因此三用電表可以測電阻就是用這個方法
輸出一個電壓在待測物上
再由電表內部量出電流和電壓
微電腦就會算出這個比值
電阻就呈現了

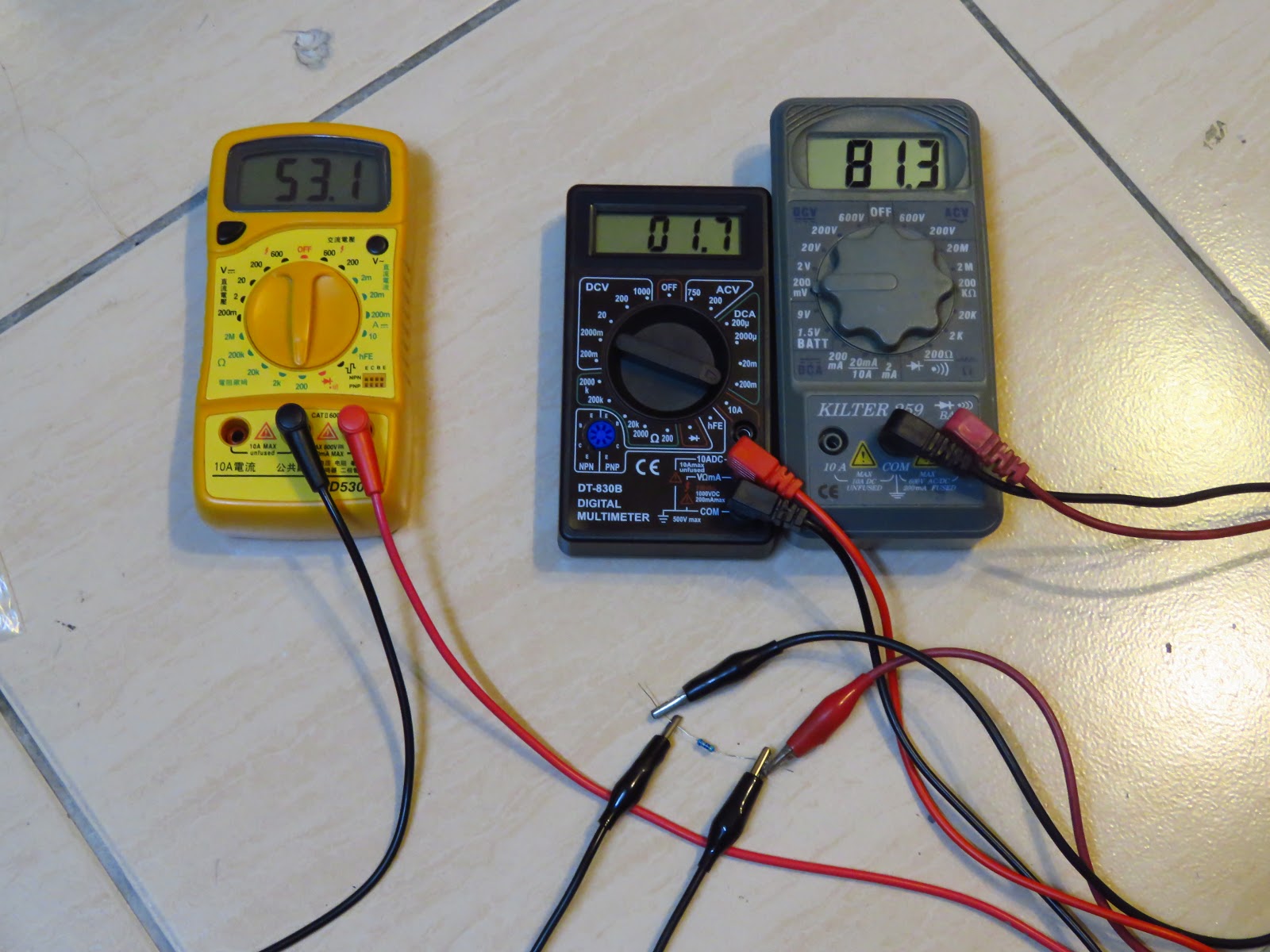

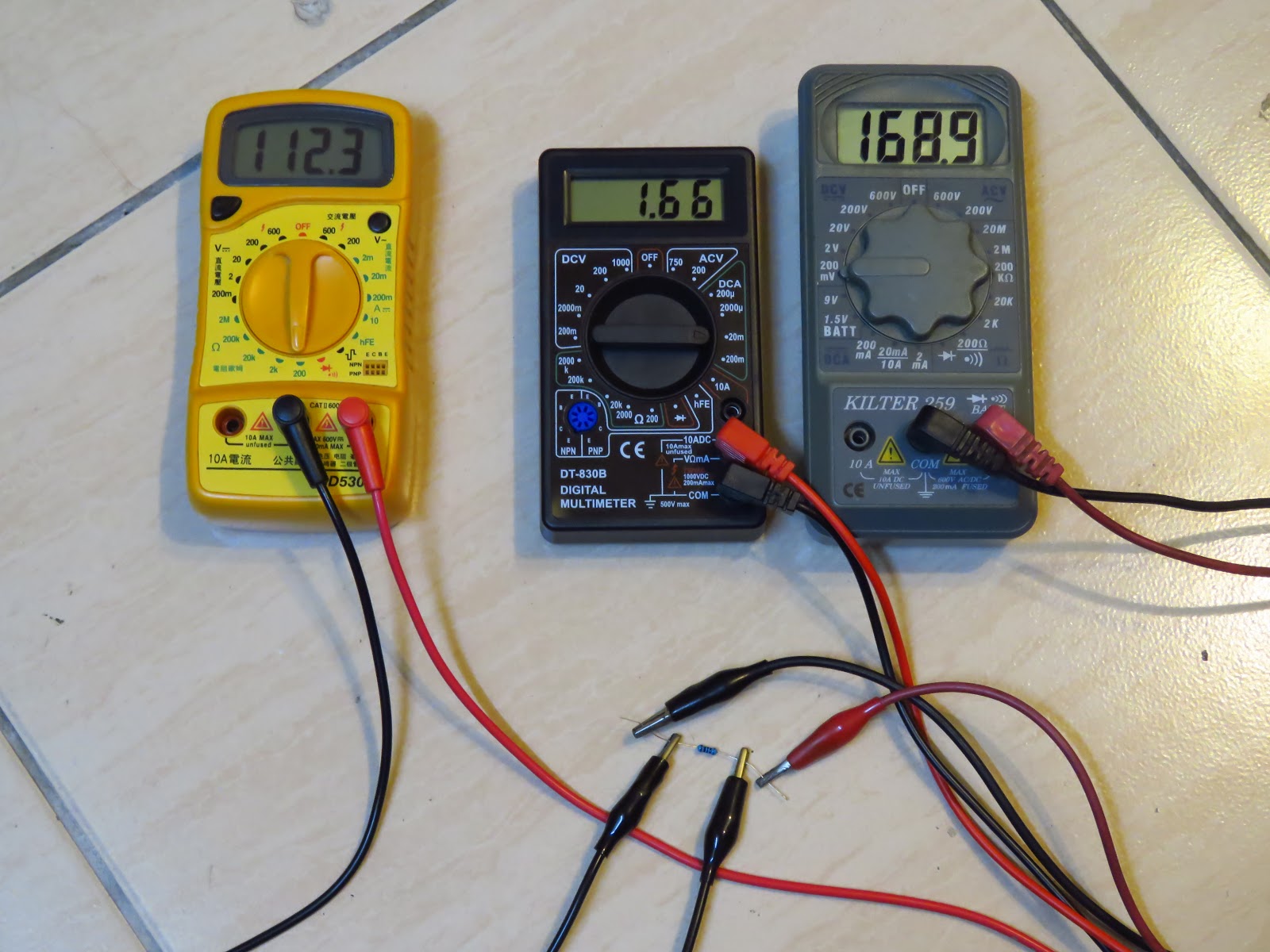

我們可以利用三台三用電表就可以呈現這個過程
最左邊黃色是供電端
請忽略表上的數字
因為接上另外兩台電表,所以量出的電阻是不準的
中間量電流,最右邊量電壓
200歐檔位

200k歐檔位

 20k歐檔位


這樣就可以得到電阻大小了
出來的數字幾乎和電阻設定的大小一樣

這就是三用電表神奇的地方啊

補充說明:
三用電表的歐姆檔基本上就是輸出一個定電流
再去偵測這個電流通過電阻所需要的電壓
所以測電阻的方法基本上和測電壓是相同的
就直接壓在電阻兩側就好(其實就是對電阻供電)
但因為電表本身有供電
所以測電阻時,不可在電阻工作狀態(通電中)下測量
輕則不准,重則燒毀電表
