簡易維修計算機

家裡計算機忽然就不能用了

之前已經換過偏光片

現在是連開機都開不了

換新電池也沒用，就拆開看看吧

直接測量基板上的電壓，沒有...

拆下電池，測量接線電阻就抓到兇手了

紅線OK

黑線到百萬歐，幾乎就是斷線了

換掉電線就恢復正常了

很簡單，不用壞掉就急著丟的

維修教學擴大機

學校丟了兩台教室的擴大機

沒人要，我就不客氣接收了~~

AUX音樂輸入插孔都掉了，旋鈕也不見

初步測試也都沒聲音

還有一台連麥克風插孔都插不進去...

拆！

麥克風插孔裡面竟然有一顆小鋼珠？

學校只要有孔的地方就會有驚喜

麥克風插孔掉線的部分焊上

AUX插座簡單，都換掉就好

但聲音還是斷斷續續

擴大機晶片通常不會有問題

聲音斷斷續續可能是音量調節或電容狀況不好

先測試可變電阻看看

果然跳動的很厲害

拆下再測試也是一樣跳動

50K的VR竟然測到70K左右，那就換掉

原本設定是50K，但我手邊沒有

不過這種音量調節主要都是當電位器來用

阻值大一點影響應該不大

換成250K試試，果然就成功了~~

換掉六個VR，套上殺肉的旋鈕

獲得兩台免費擴大機

改裝隨處喇叭

其實我也不知道該怎麼命名這個喇叭

基本上就是之前做過的骨傳導耳機(喇叭)

但用了更有效率的方法改良

因為喇叭效果要好，線圈和場磁鐵的距離是重要關鍵

自己搞的絕對不可能像市售的間距那麼漂亮

因此直接用玩具小喇叭來改

將小喇叭的塑膠震動膜剪開，只剩中間的部分

再將這一點點震動膜和一小片PCB板黏起來

但震動膜已經被破壞，因此要在PCB板上和喇叭之間用彈性膠稍稍固定

讓震動膜有彈性可以移動

這樣聲音才會漂亮

最後將其餘不需要的塑膠都裁掉

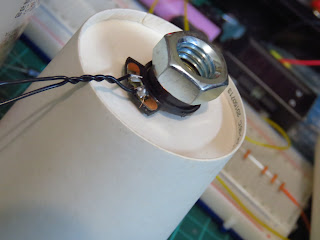

上面加上一個螺母增加一點重量

這樣才能確保PCB板和共鳴箱貼合

果然這樣弄之後比自己土炮的要好多了~~

影片如下

高壓直流切換開關

之前用容抗降壓做了一個高壓DC和AC的安全電源

這個電源原先設計的DC是沒有濾波的

這個沒有濾波的DC電源還牽涉出一系列功率難題的實驗

很有趣的過程，對測量的迷思有很大的幫助

如果濾波之後就可以有一個比較穩定的直流電

但我還是希望保留原本120Hz的DC來做實驗

怎麼切換呢？

直接拉兩條線是最簡單的方法

但這樣出頭的線會太多，不爽

用開關切換比較好

想了大概10分鐘...

用了一個6P兩段兩組的開關就可以切換了

電路圖如下

切換效果很好

這樣實驗就方便多了

示波器的XY-mode_Lissajous curve_part2

上一篇提到外星人是如何將訊息寄生在音訊當中的？

就可以利用Lissajous curve的模式

我們將兩個訊號分別建立在立體聲的左聲道和右聲道

若直接撥放，兩個聲道會合成

聽起來就像是一個無意義的頻率

如下連結的聲音

https://drive.google.com/file/d/1tR778mVuUSMGhk2O4Bd1LF0HndXkVkjH/view?usp=sharing

但如果我將左右聲道的音頻分別用示波器來看

可以明顯看出兩個聲道的音頻是不一樣的

再利用XY-mode合成Lissajous curve

神奇的事情就發生了!!

音頻訊號轉變成圖像了

理論上這種方式可以coding任何向量圖進去

再用音頻的方式傳輸

真實感受到科學的偉大~~

7分鐘完整版，搭配音效

值得看看
