維修TESCOM吹風機

TESCOM絕對是我最不喜歡維修的東西之一

實在太難拆裝了!!

都是卡榫，零件密集度又高

只要一個步驟不對就裝不回去

但這是公主的...

長工在怎麼累都沒有藉口

慢慢拆，有耐心就對了

完全不過電

就先沿著主線路查

電線、開關、溫度保險絲、溫度無熔絲開關都沒問題

旁路就是馬達、高低溫控制(功率二極體)、負離子產生器、LED指示燈、EMI安規電容

這個控溫的功率二極體短路了

放在發熱絲內部真的很討厭

只能撥開發熱絲剪掉後再慢慢復原

要小心發熱絲不要碰在一起，如果短路會讓功率增加的

不想再裝在裡面，太難施工了

所以找到等位點，把二極體塞在某個小角落

結果發現溫度保險絲的接線也斷了

但找不到斷點在哪裡...

又沒有電路圖

只能用理論來思考

溫度保險絲一定是控制主電路讓他整個斷電

主電路一定會回到電線端

電線一端連接開關

那另一端可能就是回到溫保了

功率太大，我也不敢貿然接上去

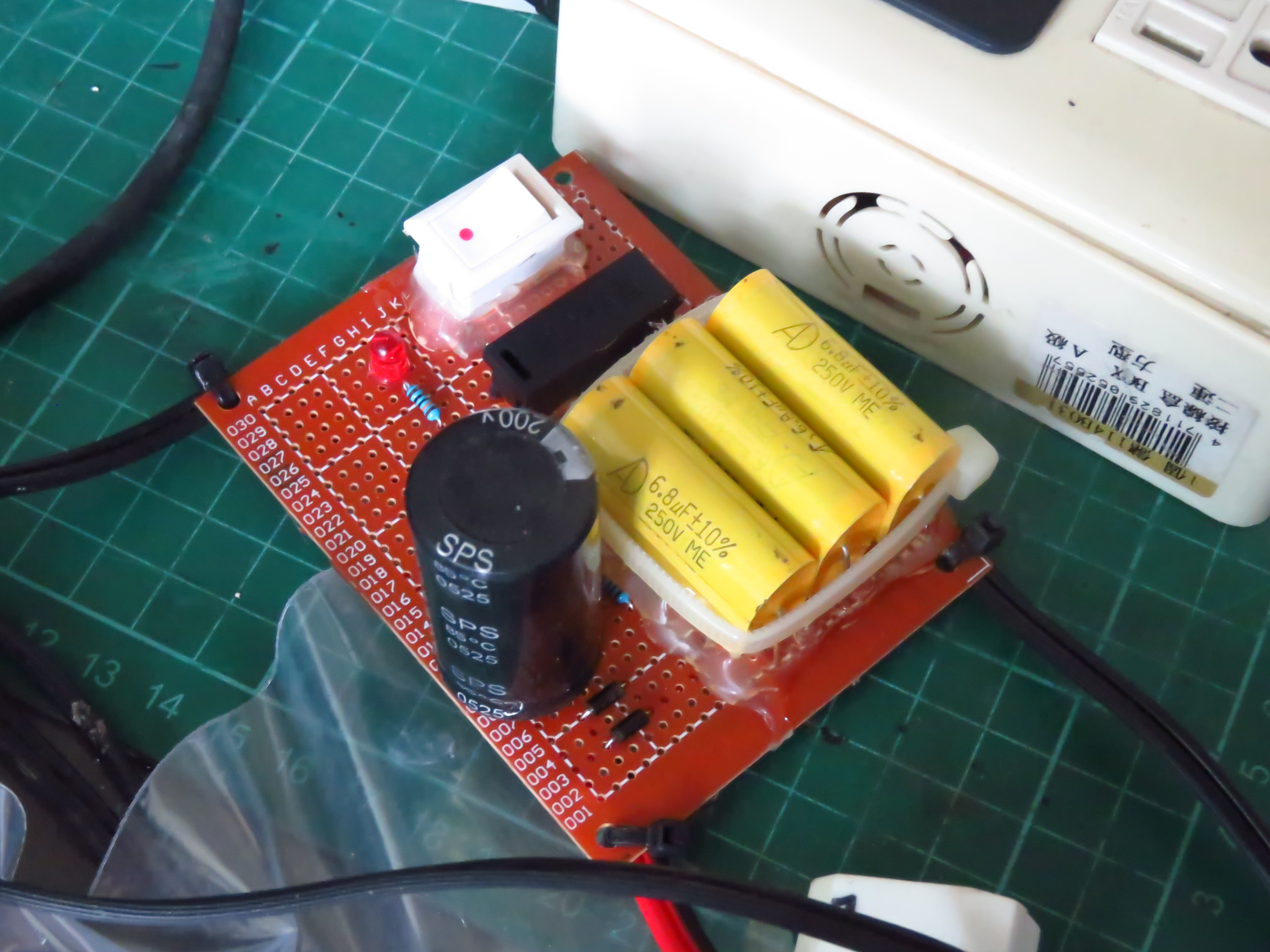

就先用降功率電源測試看看

果然和我想的一樣

那就接回去囉

測試看看，各檔位功率看來都很正常了

高溫高速

高溫低速

低溫高速

低溫低速

冷風高速

冷風低速

最後組裝才是痛苦的開始

終於完工可以還給公主了

變壓器功率的算法_測量篇

變壓器的本質就是一個電感

因此在通入交流電之後除了導線本身的電阻

還會因為交流電頻率產生一個感抗

這個感抗的大小為XL=2πfL

我們實際測量這個線圈的感值和電阻大小如下

0V-110V

電阻R=150.1歐

感值L=5.14H

感抗XL=2*π*60*5.14=1937.8歐

0V-220V

電阻R=310.9歐

感值L=24.8H

感抗XL=2*π*60*24.8=9349.4歐

所以0V-110V的線圈在通入110V交流電之後

實際產生的阻抗大小為2087.9歐

功率P=110*110/2087.9=5.80W

0V-220V的線圈在通入220V交流電之後

實際產生的阻抗大小為9660.3歐

功率P=220*220/9660.3=5.01W

這兩個數字計算出來都很接近廠商給的5VA

那...為什麼不用5W，而是5VA？

這就和功率因數有關了

VA是視在功率(Apparent Power)的單位

這樣才能和實功率(Real Power 或 Active Power)的W有所區別

有關功率因數之前說過很多了

可以參考這幾篇喔

變壓器功率的算法_電阻與電抗

在家電醫生實作延伸班中我們介紹了線性變壓器的原理與相關的應用

有老師問到，我明明量到的線圈阻抗就只有150歐

P=110*110/150=80.7W

為什麼標示只有5VA(W)？

這就是很多人不了解交流電特性的原因了

首先三用電表量到的不是阻抗(impedance)，而是電阻(resistance)

阻抗其實包含了電抗(reactance)和電阻

電抗又包含了感抗(Inductive Reactance，XL)和容抗(Capacitive Reactance，XC)

感抗是因為電流變化使得電感產生感應電動勢所產生的「阻力」

而容抗是因為電壓變化使得電容蓄電，電位上升所產生的「阻力」

電感會在電流變小的情況下產生同向的感應電動勢，將原本儲存的能量釋放出來

而電容會在電壓變小的情況下將儲存的電量釋放出來

因此電容和電感不像電阻是將電能消耗掉

而是將能量以磁場和電場的方式暫時儲存

在電流或電壓下降時將能量釋放

電壓(或電流)變化的頻率較大時

電感產生的感應電動勢相對也較大，對電路產生的「阻力」也會變大

這個「阻力」會和頻率和產生的感應電動勢大小(感值)成正比

XL=2πfL，單位：歐姆

所以通常我們會給電感一個簡單的稱呼：通直隔交

而電容剛好相反

在電壓(或電流)變化的頻率較大時

電容蓄電後會在電壓方向改變的瞬間就將電量釋放出來

因此對電路產生的「阻力」反而較小

這個「阻力」和頻率還有容值成反比(容值越大，達到最高電壓的時間越長，電壓越高阻力越大)

XC=1/2πfC，單位：歐姆

所以電容就變成通交隔直

因此我們用三用電表量的不能稱為阻抗，而是電阻

電阻是原本就存在於導體(電器)內消耗電壓的所有因素的總和

原則上和外加電壓無關(符合歐姆定律)

但電抗卻是通電後才會產生的「阻力」，和電壓(電流)頻率、感值、容值

有絕對的關係

而且通電後我們是不能再用三用電表直接量電阻的

了解這些關鍵知識之後

變壓器的功率算法就迎刃而解了

待續...

自製非接觸型驗電筆_PNP型

這也是未來可能放入「家電醫生實作延伸班」的系列課程之一

驗電筆是很重要的工具

基本上是三用電表無法完全取代的

接觸型和非接觸型各有優缺點，沒有誰取代誰的問題

之前曾經做過4017型的非接觸型驗電筆

但我不喜歡一開始就從IC開始說

因此用PNP再做了一個簡易型的

為甚麼不用NPN？

細節我也不是很清楚，但實作結果告訴我

PNP比NPN效果要更好

可以參考之前用NPN做的這個

經過幾年的經驗

改成如下的電路

偵測器的部分變成一個0.22微法的電容

可以將交流電場變成直流電

這樣進去PNP的電子流會更穩定

改變不同的容值也可以偵測不同的頻率和調整靈敏度

不過LN若靠太近會無法分辨

只能偵測電線(電器)此時是否帶電

若偵測到較大的電場(離電線較近或頻率較高的電源)

蜂鳴器也會叫

做好像這樣

影片如下

自保持開關_NPN+PNP型(改良版)

之前做過一版NPN+PNP型的自保持開關

簡化了一下電路

再加上一個電晶體放大才能加上relay

電路圖如下

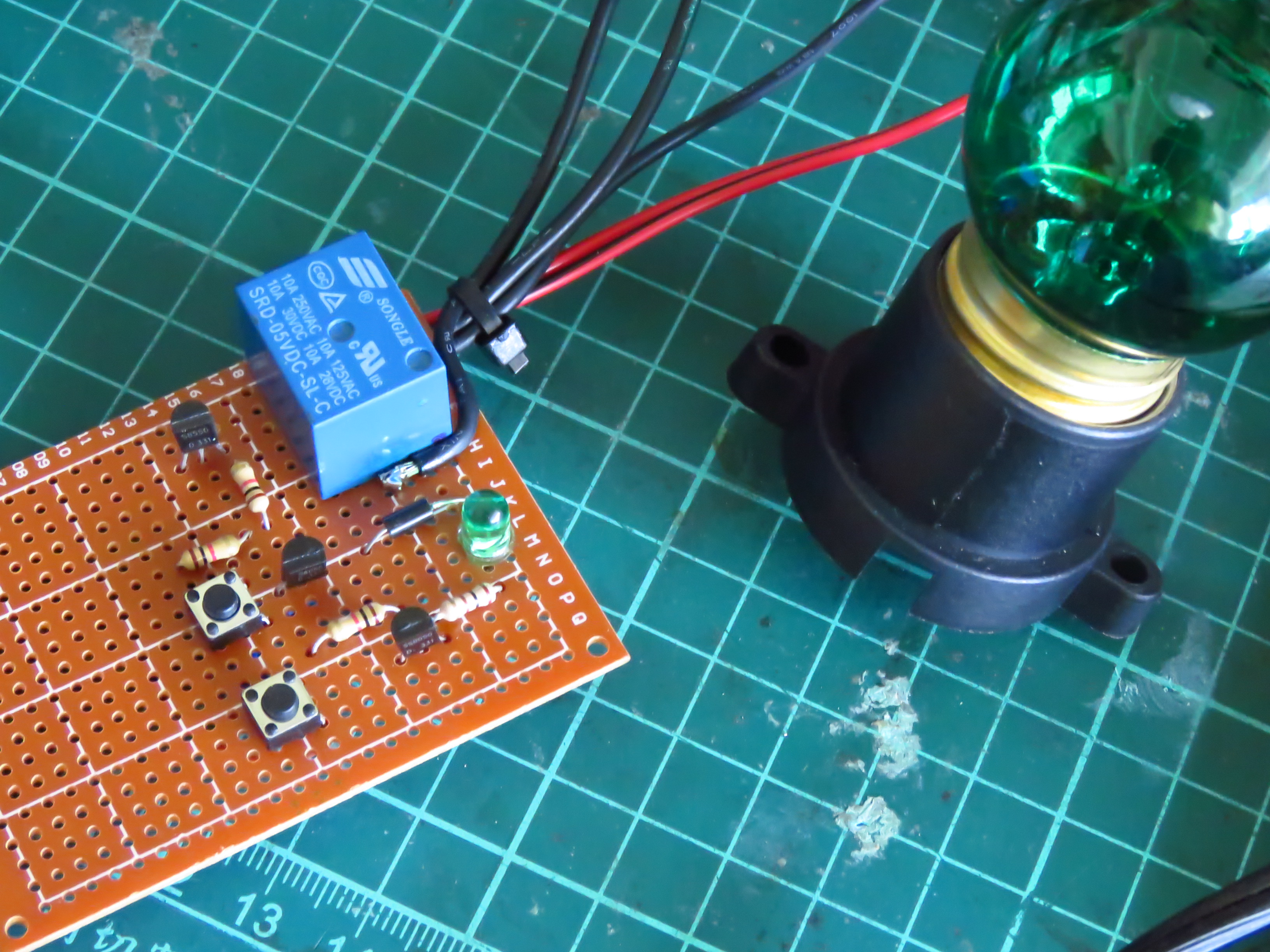

集成後像這樣

可以當作家電醫生實作延伸班的練習模組了
